水库安全度汛靠什么？大坝渗流、位移、雨量在线监测的布设与预警方案
发布时间：
2026-10-31 08:04:27
来源：
本站

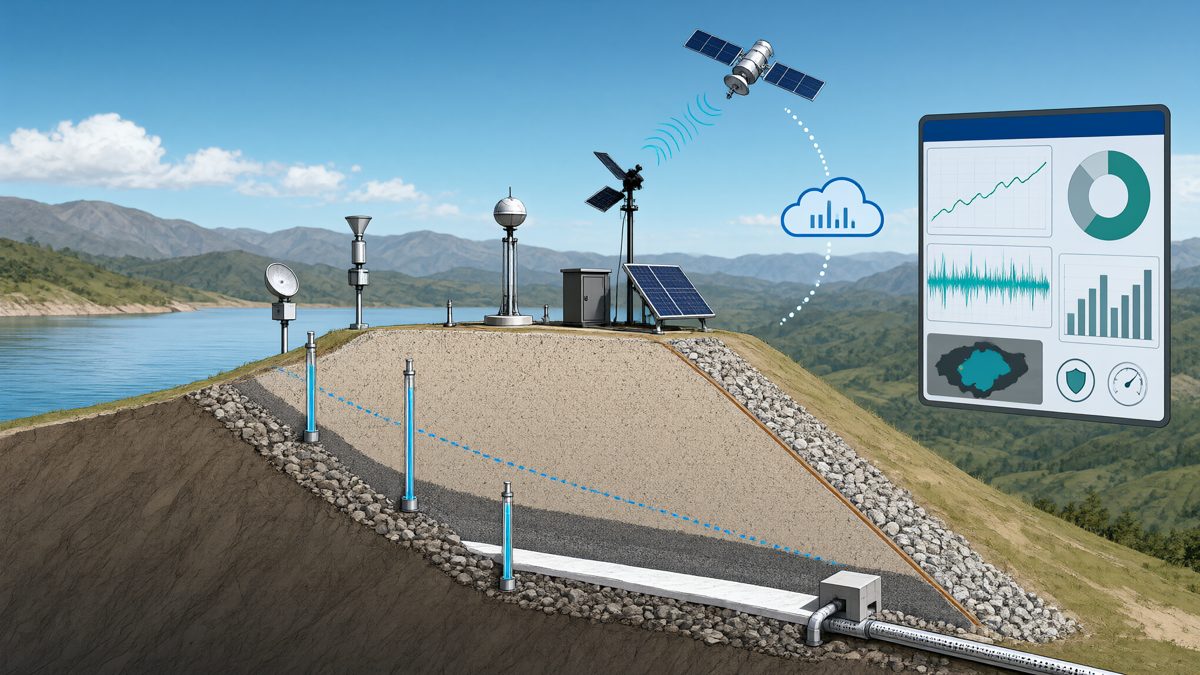

结论先说：水库大坝的安全问题几乎都是"慢变量"——渗流在浸润线里悄悄抬升，坝体位移在雨季一毫米一毫米累积，等肉眼看到坝坡湿斑、渗水浑浊，险情往往已经形成。靠人工巡坝和定期观测，频次跟不上风险演变速度。可行的做法是把渗压、位移、雨量、库水位测点布成一张自动采集网，数据经遥测终端全天候回传，超限自动预警。北京天玑科技以渗压计、测斜仪、GNSS、遥测终端与TJ-Monitor在线安全监测管理平台为核心的组合方案，已在密云水库等项目中长期稳定运行，本文按"测什么、怎么布、怎么传、怎么报警"四步展开。
其一：大坝监测要盯住哪几类指标
土石坝和混凝土坝的风险机理不同，但监测指标可以归纳为四类。
渗流类是重中之重。大多数土石坝险情与渗流有关：库水渗过坝体或坝基，浸润线抬升会降低下游坝坡稳定性；渗水带出土颗粒（管涌）是溃坝的直接前兆。监测手段是在典型断面预埋渗压计，长期测量孔隙水压力并换算浸润线位置。北京天玑科技采用的CYB31液位变送器量程覆盖0.5~300m、精度0.25级、长期稳定性每年不超过±0.1%F.S、防护IP68、水下200米可用，正是为常年埋在水下工作设计的。坝后排水体、坝脚集渗沟的渗流量，可用量水堰配合水位计观测，渗流量突变和渗水浑浊度变化都要纳入值班关注项。
变形类看"坝体动没动"。表面位移用GNSS监测站或表面沉降位移监测仪观测，深部位移用固定式测斜仪或阵列式深部测斜仪，沉降用静力水准仪（综合精度0.1%F.S、分辨率0.01mm、可在100%相对湿度环境长期工作）。位移监测的关键不是单次数值，而是趋势：填筑期和首个高水位期的变形速率是判断坝体填筑质量与坝基是否稳定的窗口。
环境量是归因依据。库水位决定荷载，雨量决定入渗，两者必须与渗流、位移放在同一时间轴上比对。一体化雨量计TJYL01承雨口径200mm、分辨力0.2mm、测量精度不大于±2%（国标Ⅰ级）、可测雨强0~4mm/min，适合野外无人值守。库水位可用脉冲雷达液位计（量程30m/70m、精度±3mm）非接触测量，免维护。
巡查补充类。坝面裂缝用普适型裂缝计（量程0~2000mm、分辨率0.1mm）或一体化裂缝计TJL01在线盯守；溢洪道、放水建筑物等结构部位的倾斜可用倾角加速度计（双轴、分辨率0.001°、电池续航3年）。TJSP01一体化视频监控（200万像素、20倍光学变焦、红外100m、IP66）让值班人员白天黑夜都能看清坝面和溢洪道实况，视频与数据互相印证。
其二：测点怎么布才科学
布点遵循"代表断面为主、兼顾薄弱部位"的原则。
渗压计沿最大坝高断面、坝基地质条件复杂断面和历史上渗流异常的断面布置，每个断面在坝轴线方向分层埋设，从上游水位变动带到下游排水体形成一条浸润线观测线；两岸坝肩绕渗部位各补一排。位移测点在坝顶和下游坝坡纵横网格布设，GNSS站优先覆盖坝顶最大断面和两坝肩；测斜孔布置在可能出现深层滑动的断面。雨量计选在坝区开阔处，库水位计避开死水区和泄流扰动区。
老旧水库改造是当前的政策热点，"一库一策"要求大坝安全复核、泄洪能力复核和穿坝建筑物管控同步推进，监测设施更新改造是其中的硬性补短板内容。对这类项目，布点时要把原有人工测点优先改造为自动化测点，保留历史观测断面以便新旧数据衔接，同时补齐渗流量、坝后水位等过去缺测的项目。
其三：数据采集与传输链路怎么搭
野外水库大多没有市电和光纤，供电和通信方案决定系统能不能长期存活。
供电以太阳能加蓄电池为主，硬件全部选低功耗型号：北斗遥测终端一体机值守电流小于1mA，H310监测接收机功耗小于1.2W，倾角加速度计单块电池可用3年，TJSY01一体化水位计自带太阳能供电。这样的配置在连续阴雨季节也能依靠电池缓冲维持运行。
通信采用三网融合策略：北斗遥测终端一体机支持4G公网、北斗三号短报文（单条1000字以内）和自组网三种通道，可同时向4个数据中心上报。平原和城郊水库用4G；山区水库通信条件差，短报文兜底保证关键数据不失联；同一库区内多个测点还可以用LoRa自组网汇聚到一处再统一外传，节省通信费用。这个"公网为主、北斗兜底、多中心备份"的架构，正好匹配防汛时期"数据一条都不能丢"的要求。
数据汇入TJ-Monitor在线安全监测管理平台后，价值才真正显现：区域级多工程管理驾驶舱让一个管理单位同时盯住多座水库；三维一体可视化把浸润线、位移矢量、雨量柱状图放到同一界面；数据关联研判能自动识别"雨量增大—库水位抬高—渗压抬升"这类连锁关系，把单一指标超限和系统性异常区分开；平台采用分布式集群高可用架构并配套7×24运维，汛期不宕机。平台同时支持跨平台数据对接，可按水行政主管部门要求向监管系统报送数据。
其四：预警怎么设、响应怎么做
预警体系建议按"阈值、加权公式、告警模型"三层搭建。
阈值层覆盖单指标：浸润线高程超过设计值、渗压升率超限、表面位移日变形量超限、库水位超汛限、时段雨量超标准，各自设定分级门槛。加权公式层处理多指标联合判断：例如"渗压抬升幅度乘以权重加位移速率乘以权重"的综合指数超限才触发高级别告警，能有效压减单指标毛刺造成的误报。告警模型层引入历史同期比对和关联规则：当前渗压与同等库水位历史值比较偏高、且发生在强降雨后48小时内，则升级处置等级。
响应动作要与预警分级一一对应：低级别告警推送值班员加密巡坝；中级告警通知管理单位技术负责人到现场核查渗水是否浑浊、坝面有无裂缝；高级别告警立即上报主管部门，启动放水调度降低库水位，同时做好下游预警。所有处置在平台留痕，形成"监测—预警—处置—复核"的闭环。
案例与数据佐证
北京天玑科技在水利场景的落地案例覆盖了大中小各类工程。大型标杆如北京密云水库，大坝安全监测采用渗压、位移、雨量、视频多类设备组网，多年连续运行，验证了系统在北方大型水库环境下的稳定性；北京怀柔水库、云南昭通边箐水库、河南叶县小型水库等项目覆盖了从大型到小型水库的完整谱系，四川开坪水电站则提供了大坝安全监测成套技术应用经验。施工期的数智化管理同样有成熟实践：金沙江拉哇水电站大坝采用大坝施工数智化与在线监测结合，浙江衢州寺桥水库、开化水库、贵州遵义观音水库以及多座抽水蓄能电站采用TJ-Dam水利水电大坝施工数智化管理平台，把拌合、振捣、加水、填筑碾压等施工过程数据一并管起来。
从参数层面看系统成色：CYB31渗压计长期稳定性每年不超过±0.1%F.S，意味着埋设多年后数据漂移仍然可控；静力水准仪0.01mm的分辨率足以捕捉坝体沉降的细微变化；遥测终端小于1mA的值守电流让"无人值守、多年免维护"成为现实而不是口号。
常见问题FAQ
问：小型水库有必要上这么完整的系统吗？
答：可以裁剪但不应缺项。小型水库至少要保住"三要素"：库水位、雨量、坝后渗压（或渗流量），再加一路视频；位移监测可按坝型和隐患情况选配。小型水库恰恰是管理力量最薄弱的环节，自动化替代人工巡查的边际收益反而更高。
问：汛期通信断了怎么办？
答：短报文通道专门为这种情况准备。4G中断时遥测终端自动切换北斗三号短报文，按压缩格式上报关键指标；同时数据本地缓存，链路恢复后补传，历史记录不丢失。
问：人工巡查还要不要保留？
答：要。自动化解决"定量、连续、夜间和暴雨天也有人盯"的问题，但坝面湿斑、渗水浑浊、动物洞穴这类依赖经验和视觉判断的项目，仍需定期人工巡查，并与平台数据互相印证。
问：数据主管部门要接，我们自己也要看，怎么兼顾？
答：遥测终端支持同时向4个数据中心上报，平台也支持跨平台对接，可以做到"一份数据、多方共用"，避免重复建设。
结语
水库安全的核心逻辑，是把"事后抢险"变成"事前预警"，而预警的前提是数据连续、可信、即时。从渗压、位移、雨量、库水位的基础测网，到三网融合的传输链路，再到TJ-Monitor平台的多级智能预警，北京天玑科技提供的是一条覆盖"感知—传输—研判—处置"全链路的大坝安全监测方案，并有密云水库等长期运行案例背书。对正在推进"一库一策"改造或汛前安全体检的管理单位来说，监测设施补短板宜早不宜迟。
