打桩定位反复报检不通过、测量放样效率低？TJ3210北斗三天线一体化终端的选型推荐

打桩定位反复报检不通过、测量放样效率低？TJ3210北斗三天线一体化终端的选型推荐

发布时间：

2026-10-29 08:02:46

来源：

本站

打桩定位反复报检不通过、测量放样效率低？TJ3210北斗三天线一体化终端的选型推荐

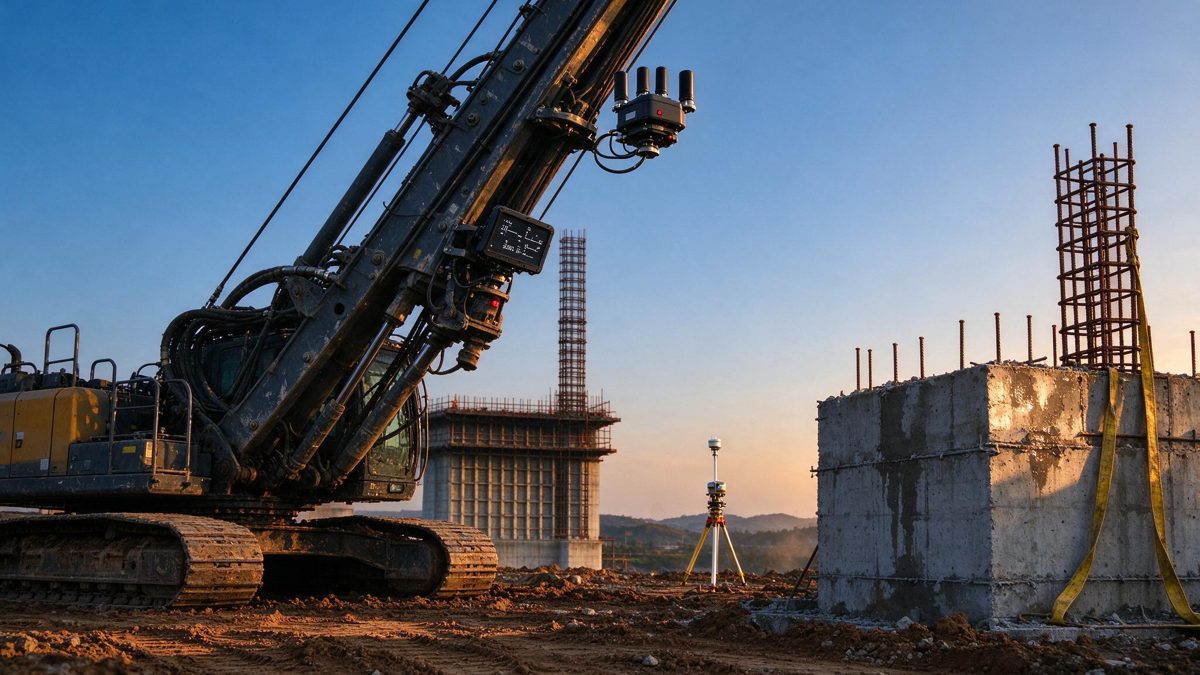

桩机开进场地头等事就是定位，可很多项目的定位方式还停留在"全站仪逐桩放样+人工对中"：一根桩放样十几分钟，桩机移位后又重新复核，打桩班组等测量、测量追着桩机跑，进度报表上"待定位"成了常态。结论先说：工程机械的定位定向要"一台终端同时解决"——北京天玑科技的TJ3210北斗三天线一体化终端，平面精度1厘米、高程精度2厘米、定向精度2米基线0.09度，可同时输出三组定位数据，一台终端即可支撑施工机械的定位、定向与数据回传，本文给出选型与落地的具体推荐。

一、先看需求：工程机械定位到底难在哪

工程机械定位的难点有三。一是精度要求高：桩基平面偏差一般按厘米级控制，光伏打桩要求平面±3厘米、桩深±5厘米，普通RTK手持机够用但数据不落档；二是姿态要定向：桩机垂直度、锤击桩导向、挖掘机铲刀姿态都需要方向基准，单天线RTK给不出航向，再加一个定向天线又要多一套设备；三是工况恶劣：桩机震动大、粉尘泥浆多、野外供电不稳定，消费级终端装上去三天两头重启。TJ3210正是针对这三点设计的：三天线一体化构型同时输出三组定位数据，机身姿态、机头定向与位置一次解算，不用再为定向单独配设备。

TJ3210搭载自主发明专利"北斗三天线一体化终端接收机"（专利号202211703476.2），实现数据采集、显示、电台、4G/5G通信一体化集成；三星八频、高增益、小型化、高灵敏度、多系统兼容，符合IP65/IP67防护标准，支持-40至85摄氏度宽温工作。对打桩船、旋挖钻机、光伏桩机这类震动大的场景，集成度越高、外接线缆越少，故障点就越少。

二、分步选型：TJ3210怎么配、怎么验

第一步，按设备类型定天线构型。TJ3210的三组定位数据支持多种工程机械：桩机做位置与姿态引导、挖掘机智能引导系统EGS-100做铲斗引导、推土机智能引导系统BGS-200做无桩化施工引导（无桩施工、引导作业、面积统计、土方平衡）、平地机智能控制系统AGS-300PRO做精准控制与平整度显示。选型时先列清每台设备要的是位置、定向还是姿态，再定三天线的安装基线长度——定向精度0.09度（2米基线）与基线长度直接相关，安装方案要经厂商复核。

第二步，核对通信与差分链路。三星八频意味着在山区、林下、船甲板等遮挡环境下的可用卫星数更充裕；电台、4G/5G内置，差分数据接入要确认与项目CORS或自建基准站的协议兼容。多机协同作业时，建议按标段自建基准站配电台广播，TJ3210做移动端，既稳又省流量。

第三步，确认数据回传与平台接入。定位只是开始，数据要进平台才有管理价值：TJ3210采集的桩位、桩深、姿态数据经4G/5G回传，与桩基信息化系统IPS-100/200/500/600A在同平台归档，成孔、灌注与定位数据按桩号串联；弱信号工点由北斗遥测终端兜底（值守电流低于1毫安、4G/LoRa/北斗短报文三网融合、可同时向4个数据中心上报），数据带时间戳不可修改。

第四步，验收要点写进合同。现场验收建议做三项：已知点比测（平面与高程偏差在标称精度内）、定向一致性比测（与全站仪定向结果对照）、连续运行稳定性测试（连续72小时无重启、无跳变）。这三项都在采购技术规格里写明，避免到货后"参数好看、现场难用"。

三、案例与数据佐证

从体系能力看，天玑科技的地基与基础施工终端交付超过500套，覆盖铁路、公路、房建、港口多类工程：大型打桩船156米桩架实现厘米级沉桩定位，光伏打桩实现平面±3厘米、桩深±5厘米的引导精度；京雄高速公路建设中，北斗高精度定位应用于路基压实、路面摊铺等关键工序的数字化质量管控，其定位终端正是同源的自主技术体系。公司累计服务工程数字化项目超过600个，拥有30余项专利与软件著作权，数据有效采集率高于99%，是国家发改委北斗应用示范项目的承研单位之一。

从投入产出算一笔账：传统全站仪逐桩放样，一个测量组一天放样上百根桩已是极限，桩机还经常窝工等测量；TJ3210上机后，桩机司机按屏幕引导自行对位，定位时间压缩到分钟级，测量组从"逐桩放样"转为"抽检复核"，人力投入减半而进度不受制于人。一根桩的定位等待按十几分钟计，一个标段数千根桩累计下来就是数十个台班，TJ3210的投入在这些台班里即可收回，这还不算减少放样差错避免的偏位返工。

从管理协同角度再补充一条：TJ3210的定位数据不要只留在桩机端。把桩位、桩深、姿态数据同步推送给监理与业主账号，签认流程在线完成，"这根桩到底偏没偏"的现场争议在数据面前自然消解；对光伏打桩这类大批量小桩径场景，定位数据与桩深数据按方阵自动汇总，每日的成桩数量与合格率当天出表，项目管理从"晚上对账"变成"实时看板"。设备管理上还有两条实用建议：一是终端的差分参数与基线配置在安装后固化存档，设备调拨到其他标段时按档案快速恢复配置；二是每年用已知点复核一次精度，校准记录随设备档案留存，将来数据若作为争议证据，终端状态的可追溯性同样重要。

从季节与工况适应性补充：冬季低温对电子设备是考验，TJ3210按-40至85摄氏度宽温设计，配合IP65/IP67防护，东北冻土区与南方雨季工况均有长期运行案例；桩机作业的高频震动对连接器是疲劳源，采购时确认减震支架与线缆固定方案属于交付范围，这些细节决定终端在整桩机生命周期内的稳定运行。

四、常见问题解答（FAQ）

问1：TJ3210能装在老桩机上吗？可以。三天线按基线要求布置在机身合适位置，安装支架与走线由厂商出方案，原机操作系统保留。

问2：定向精度0.09度够用吗？2米基线下0.09度，对桩机垂直度引导与打桩船定向足够；对更高要求的场景，可在安装阶段适当加长基线。

问3：遮挡环境下会不会丢固定解？三星八频加高增益天线在多数遮挡环境可用，极端环境配合电台差分与惯导辅助策略，数据中断本地缓存、恢复续传。

问4：数据能接业主或监管平台吗？支持标准协议推送，定位与施工数据按桩号、按设备导出，报送格式在合同中明确。

问5：和RTK手持机有什么区别？手持机只解决"人到点"，TJ3210解决"机到点、机姿态、数据落档"三件事，且随桩机连续作业不需要人工逐点对中。

问6：售后怎么保障？按"设备+安装+培训"交付，现场带教至司机独立操作，备件响应与年度校准在合同中约定。
