IC-200-路面压实信息化系统

IC-200路面压实信息化系统是专门针对沥青路面压实开发的质量管控系统,系统安装在路面压路机上,配备高精度定位定向接收机,高精度温度传感器,振动传感器等,实时记录压实桩号位置,压实速度,压实遍数,压实温度,振动情况等指标,并将相关数据上传到管理平台。平台实时监控现场压实数据信息,当数据异常产生预警信息,消息通知相关人员,通过分析整理生成压实质量成果报告。 IC-200路面压实信息化系统根据安装在不同的压实机上配置不同的传感器模块可分为A,B,C,D四个型号,适应水稳和沥青多种压路机作业需要。

所属分类:

系统中心

路面施工信息化系统

产品附件:


联系我们
  • 产品描述
  • 指标优势
  • 配置清单

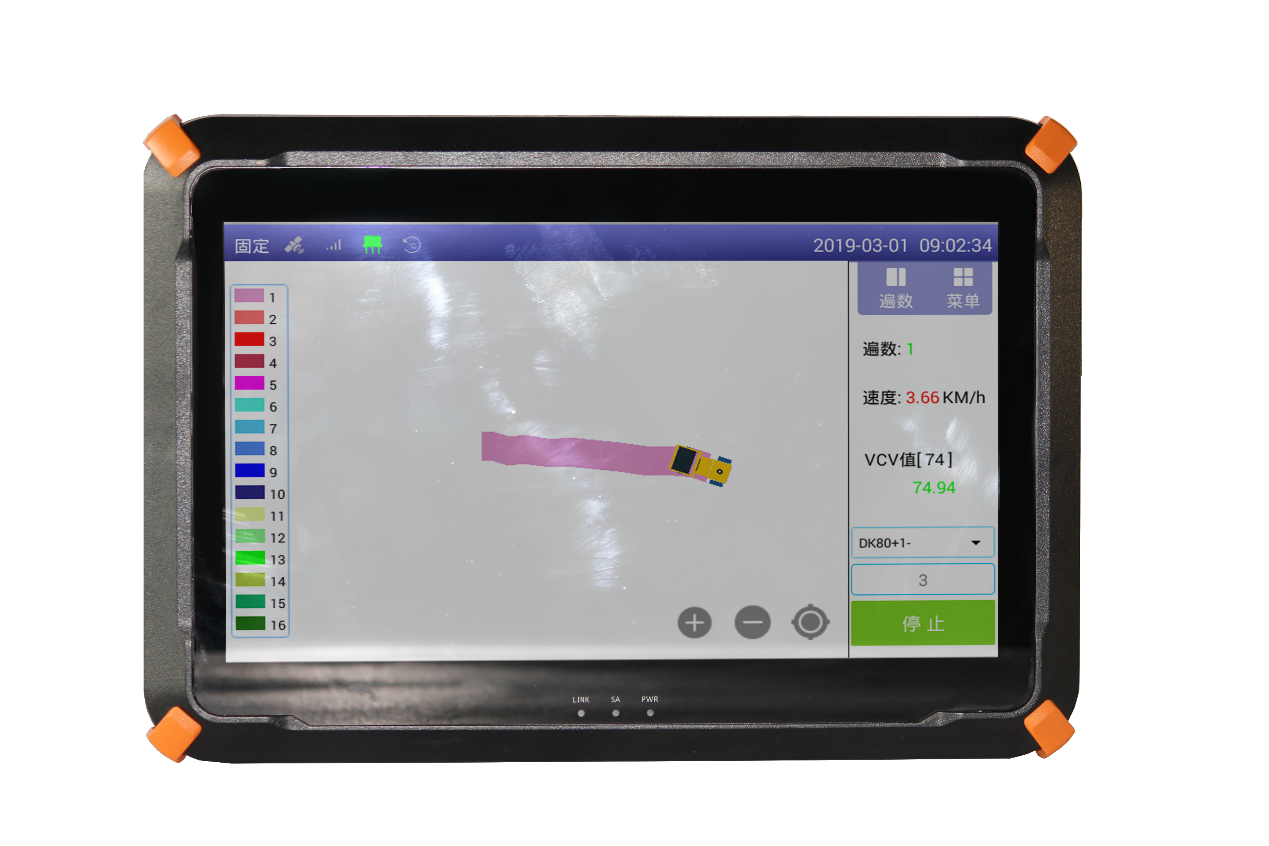

  • 终端界面

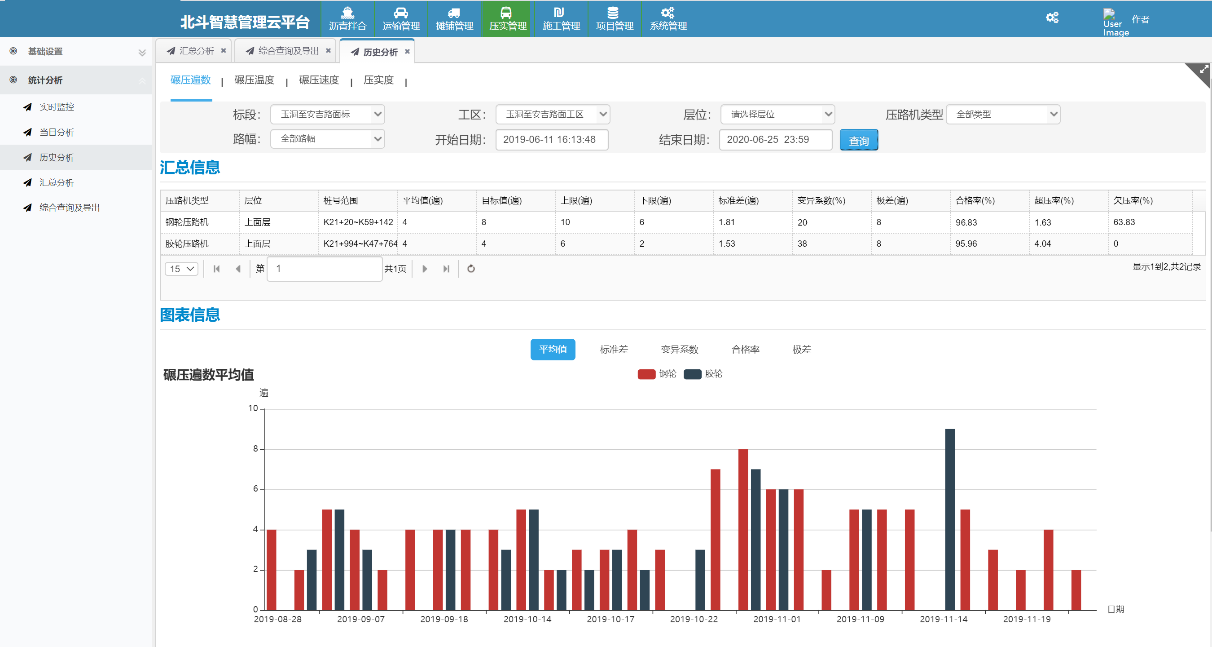

  • 平台展示

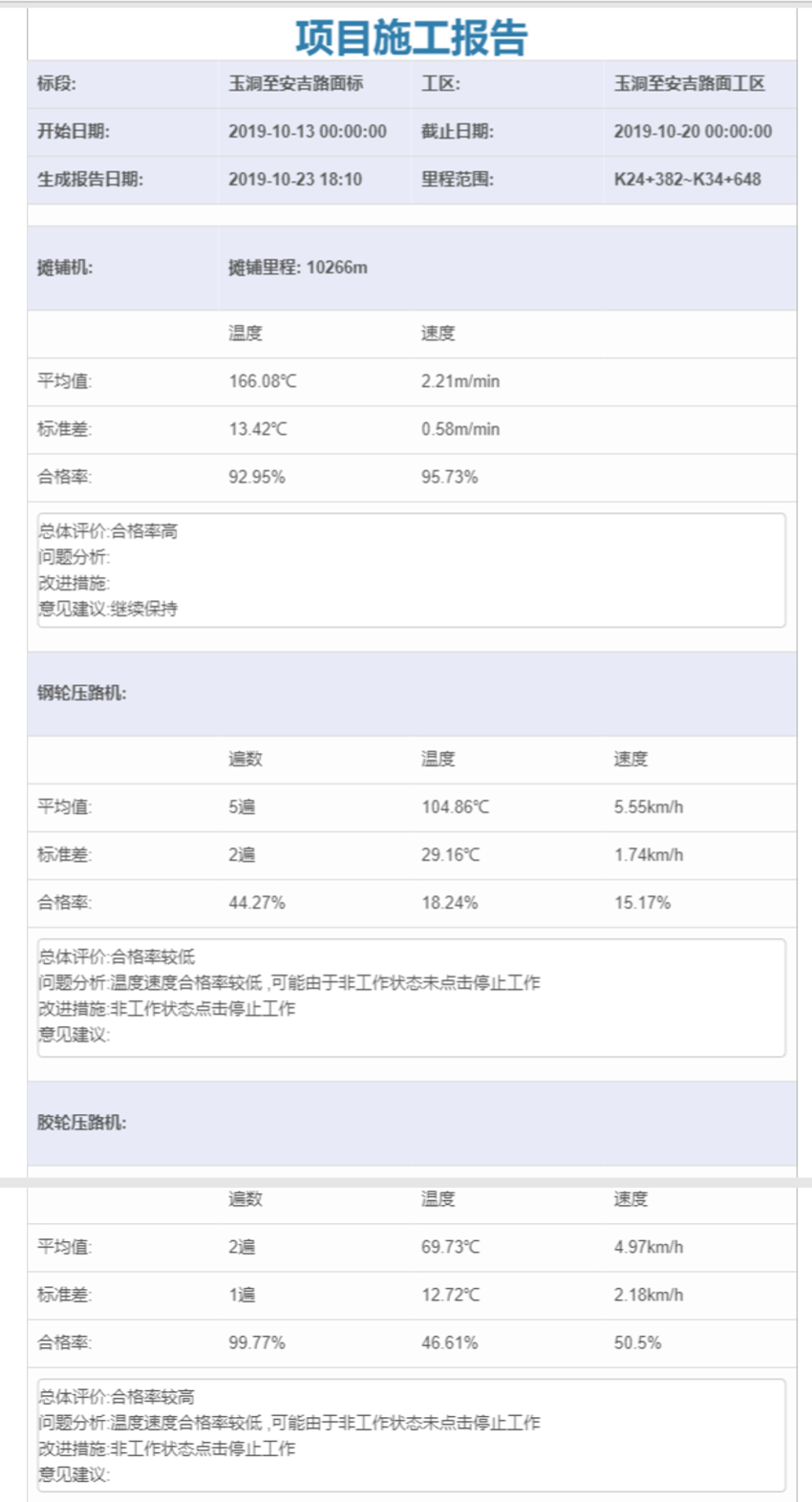

  • 成果报告
  • 系统应用
    • 商品名称: IC-200-路面压实信息化系统
    • 商品编号: 1070749287337054208

    IC-200路面压实信息化系统是专门针对沥青路面压实开发的质量管控系统,系统安装在路面压路机上,配备高精度定位定向接收机,高精度温度传感器,振动传感器等,实时记录压实桩号位置,压实速度,压实遍数,压实温度,振动情况等指标,并将相关数据上传到管理平台。平台实时监控现场压实数据信息,当数据异常产生预警信息,消息通知相关人员,通过分析整理生成压实质量成果报告。 IC-200路面压实信息化系统根据安装在不同的压实机上配置不同的传感器模块可分为A,B,C,D四个型号,适应水稳和沥青多种压路机作业需要。



  • • 对压实速度,轨迹,里程,压实度,温度等数据进行实时采集,分析,整理,并支持历史回放,压实薄弱点分析,提取。

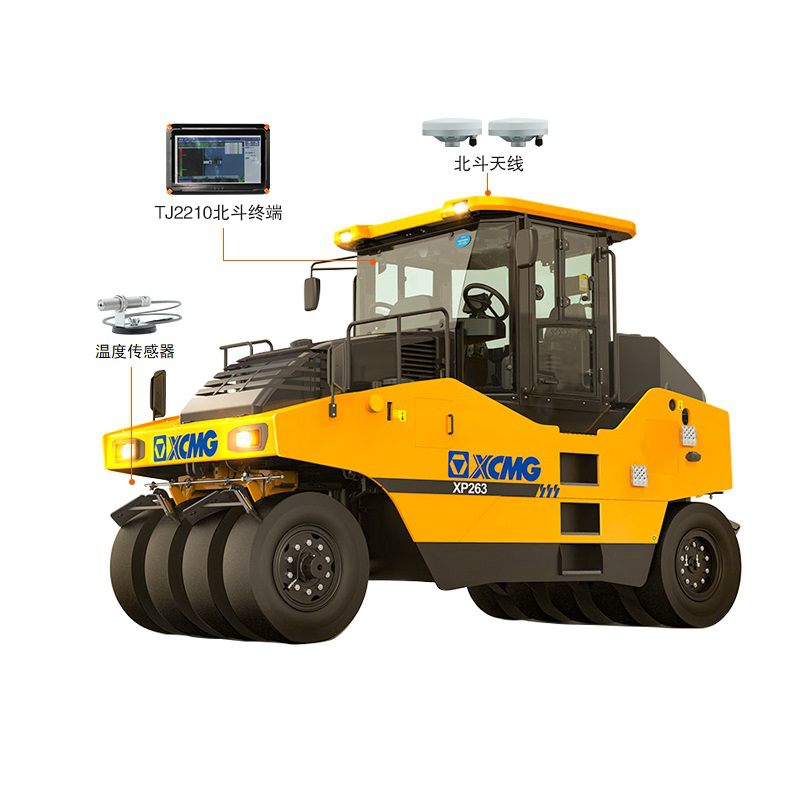

    • 系统集成度高,主要采集单元如高精度北斗,温度采集单元,厚度采集单元,显示单元高度集成在一台工业级一体机中,未集成的压实度采集模块尺寸小巧驾驶室中设施简洁,不影响机手操作。

    • 全部设备配件安装过程中采用无焊接安装方式,安装拆卸简单,不损坏车辆,方便车辆调动的情况下重新安装。

    • 系统采用高精度北斗定位模块,与现场里程桩号准确对应,方便定位检查。

    • 驾驶室内安装一体机的显示功能实现与机手的实时交互,让机手对当前作业情况一目了然,在记录的同时指导机手按规范进行施工。

    • 压实系统采用定位定向的双天线设计,实时记录压路机的行前方向,避免机车起步阶段记录数据不完整问题。

    • 一键远程设置,调试,减少在机车上对司机的干扰,选配外接摄像头,LED显示屏,实现机手间,前端与后台间的交互。

    • 终端软件设计简洁,方式机手使用,培训时间短,上手快,易于接受。

    • 监测精度如下表所示。





    序号

    监测项目

    监测精度

    验收标准

    1

    桩号位置

    ±10mm

    ±50mm

    2

    压实速度

     1m/s

    <3m/s

    3

    沥青温度

         1℃

     设计温度之间

    4

    压实遍数

    1

    符合设计要求

    5

    压实轨迹

    20mm

    大于搭接要求

  • 硬件名称

    型号

    数量

    主要功能

    1

    便携式基站

    R30

    1

    发射高精度差分信号

    2

    北斗定位定向一体化终端

    TJ2210

    1

    速度,方向,轨迹,遍数,指引,记录

    3

    压实度传感器

    TJS02

    1

    振动监测(A型标配)

    4

    温度传感器

    CIT5JTE

    1

    温度监测(A型标配)

  •





  •





  •



  •
