IPM-200A-沥青摊铺信息化系统

IPM-200A沥青摊铺信息化系统是在摊铺机上安装的专业沥青路面摊铺管控系统,该系统是专门针对沥青砼路面摊铺开发的质量管控系统,系统配备北斗高精度定位定向接收机,阵列式温度传感器,厚度传感器等实时监测摊铺桩号位置,摊铺速度,摊铺面积,沥青温度,摊铺厚度等施工关键指标,并将相关数据上传到管理平台,进行实时分析,处理,对不符合施工规范的异常数据时产生预警信息,生成质量成果报告。

所属分类:

系统中心

路面施工信息化系统

产品附件:


联系我们
  • 产品描述
  • 指标优势
  • 配置清单
  • 终端界面
  • 平台展示
  • 成果报告
  • 系统应用
    • 商品名称: IPM-200A-沥青摊铺信息化系统
    • 商品编号: 1070749020512210944

    IPM-200A沥青摊铺信息化系统是在摊铺机上安装的专业沥青路面摊铺管控系统,该系统是专门针对沥青砼路面摊铺开发的质量管控系统,系统配备北斗高精度定位定向接收机,阵列式温度传感器,厚度传感器等实时监测摊铺桩号位置,摊铺速度,摊铺面积,沥青温度,摊铺厚度等施工关键指标,并将相关数据上传到管理平台,进行实时分析,处理,对不符合施工规范的异常数据时产生预警信息,生成质量成果报告。



  • • 对摊铺速度,轨迹,温度,桩号位置,虚摊厚度,温度离析情况进行实时采集分析,整理,实时监控并进行历史回放,对工作里程和混合料用量进行统计。

    • 系统集成度高,主要采集单元如高精度北斗,温度采集单元,厚度采集单元,显示单元高度集成在一台工业级一体机中,不影响机手操作。

    • 全部设备配件安装过程中采用无焊接安装方式,安装拆卸简单,不损坏车辆,方便车辆调动的情况下重新安装。

    • 系统采用高精度北斗定位模块,与现场里程桩号准确对应,方便定位检查。

    • 驾驶室内安装一体机的显示功能实现与机手的实时交互,让机手对当前作业情况一目了然,在记录的同时指导机手按规范进行施工。

    • 摊铺系统采用阵列式温度传感器,在整体摊铺宽度上分别采集温度值,可对温度离析进行分析,指导压实作业。整合厚度量测传感器,对摊铺厚度进行采集,统计混合料用量,监督摊铺厚度。

    • 一键远程设置,调试,减少在机车上对司机的干扰,选配外接摄像头,LED显示屏,实现机手间,前端与后台间的交互。

    • 终端软件设计简洁,方式机手使用,培训时间短,上手快,易于接受。

    • 监测精度如下表所示。



    序号

    监测项目

    监测精度

    验收标准

    1

    桩号位置

    ±10mm

    ±50mm

    2

    摊铺速度

     1m/s

    <3m/s

    3

    沥青温度

         1℃

     设计温度之间

    4

    摊铺厚度

    1mm

    ±5mm

  •

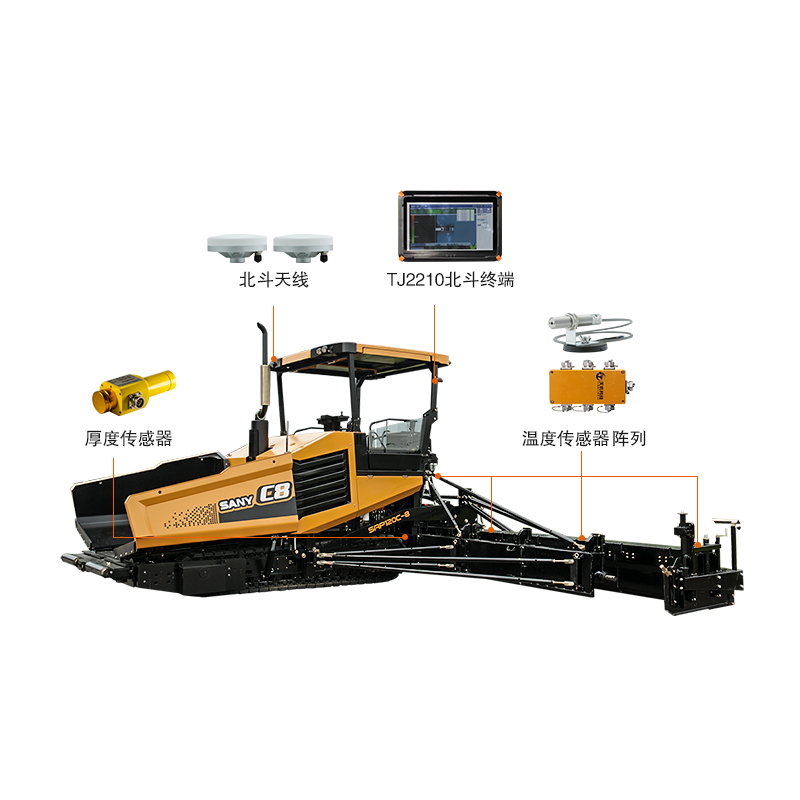

    硬件名称

    型号

    数量

    主要功能

    1

    便携式基站

    R30

    1

    发射高精度差分信号

    2

    北斗定位定向一体化终端

    TJ2210

    1

    速度,方向,轨迹,遍数,指引,记录

    3

    阵列式温度传感器

    BMI3JKZ

    1-6

    温度监测(可选)

    4

    FRID读卡器



    1

    运输车联动(选配)

    5

    超声波传感器

    CH5J

    4

    厚度检测(选配)

    6

    摄像头



    1

    远程视频监控(选配)

    7

    LED显示屏



    1

    摊铺信息展示(选配)

  •

  •





  •

  •
