IPS-200A-CFG桩基信息化系统
IPS-200A CFG桩基信息化系统是专为CFG桩基施工的质量管理研发设计的一套系统，系统将北斗高精度定位定向终端，电流传感器，倾角传感器，灌注量传感器等设备安装在CFG桩机上。通过北斗卫星定位系统监测钻孔深度与提钻速率，利用倾角传感器监测桩身垂直度，结合卫星定位及电流互感器的数据判断终孔电流，再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台，实现桩基施工的远程管理，整套系统由硬件设备和软件应用系统组成。
所属分类：
系统中心
软基施工信息化系统
产品附件：
联系我们
- 产品描述
- 指标优势
- 配置清单
- 终端界面

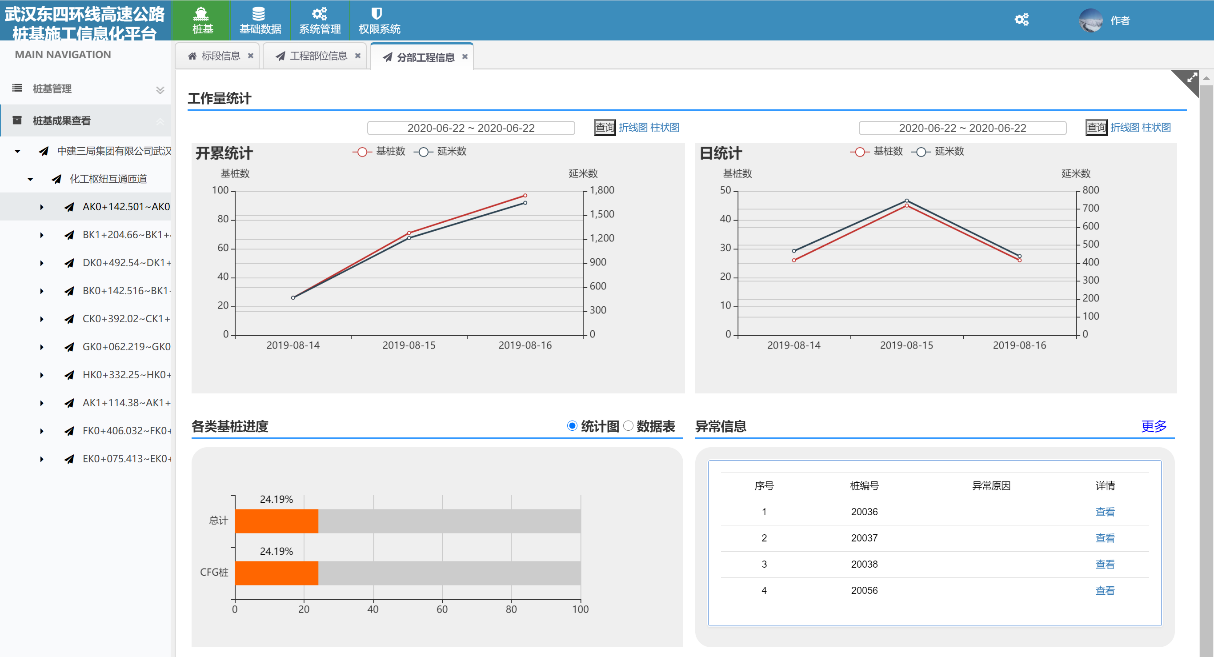

- 平台展示

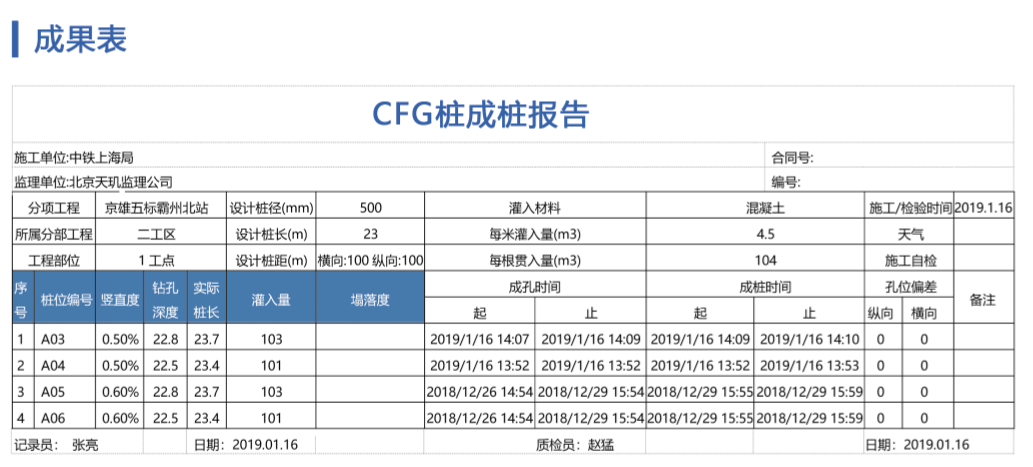

- 成果报告
- 系统应用
-
- 商品名称: IPS-200A-CFG桩基信息化系统
- 商品编号: 1070746967798861824
IPS-200A CFG桩基信息化系统是专为CFG桩基施工的质量管理研发设计的一套系统，系统将北斗高精度定位定向终端，电流传感器，倾角传感器，灌注量传感器等设备安装在CFG桩机上。通过北斗卫星定位系统监测钻孔深度与提钻速率，利用倾角传感器监测桩身垂直度，结合卫星定位及电流互感器的数据判断终孔电流，再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台，实现桩基施工的远程管理，整套系统由硬件设备和软件应用系统组成。
关键词:- 系统
-
系统主要实现以下核心功能：
(1)利用北斗定位系统，实现钻机姿态调整与钻杆就位引导，代替传统的人工放样;
(2)采用自动化监测手段，实现对施工过程中钻孔深度、桩身垂直度、提钻速率、钻机电流的实时监测，对孔深不足进行现场提示;
(3)分析、判断终孔电流，对终孔电流不足的情况进行现场提示;
(4)通过灌注量传感器，对拖泵灌注量进行监测，达到设计灌注量后，自动停止灌注，特别适合负桩灌注时节约成本混凝土用量。
(5)开发后端管理平台，建立监测数据库，提供形象进度展示与质量管理功能，实现对指定数据的查询、分析与统计。
(6)监测数据自动存储、自动续传，防断电丢失，操作简易，实现全天候作业;
(7)数据格式规范化，监测设备能够有足够高的耐久性、抗震性。
(8)监测精度要求如下表所示。
序号
监测项目
监测精度
验收标准
1
桩身垂直度
±0.5°
≤±1%
2
钻孔深度
±15mm+1ppm
≤±10cm
3
平面位置
±10mm+1ppm
≤±5cm
4
提钻速率
±0.02m/min
-
-
硬件名称
型号
数量
主要功能
1
便携式基站
R30
1
发射高精度差分信号
2
北斗定位定向一体化终端
TJ2210
1
桩位，桩长，提桩速度
3
倾角传感器
PM5JTE
1
桩垂直度检测
4
电流传感器
MIK5JTE
1
终孔电流值
5
灌注量采集控制器
BMD5JZ
1
灌入量采集控制
-
-
-
-
