TJMC智慧工程平台

智慧工程管理平台结合路基路面施工规范及流程,构建项目组织结构,对施工关键过程采用自动化手段

所属分类:

产品中心

产品附件:


联系我们
  • 产品描述
    • 商品名称: TJMC智慧工程平台
    • 商品编号: 1070783972545024000

    智慧工程管理平台结合路基路面施工规范及流程,构建项目组织结构,对施工关键过程采用自动化手段

      智慧工程管理平台结合路基路面施工规范及流程,构建项目组织结构,对施工关键过程采用自动化手段,从桩基施工、钢筋加工、拌合生产、车辆运输、路面摊铺、路面碾压、试验室、现场视频、现场环境、关键部位变形等重要施工参数进行实时监控,使隐蔽工程透明化,施工的每一环节有迹可循,为施工质量管理和进度考核提供真实可靠的凭据。

      智慧工程平台结构下图所示:

      部署结构

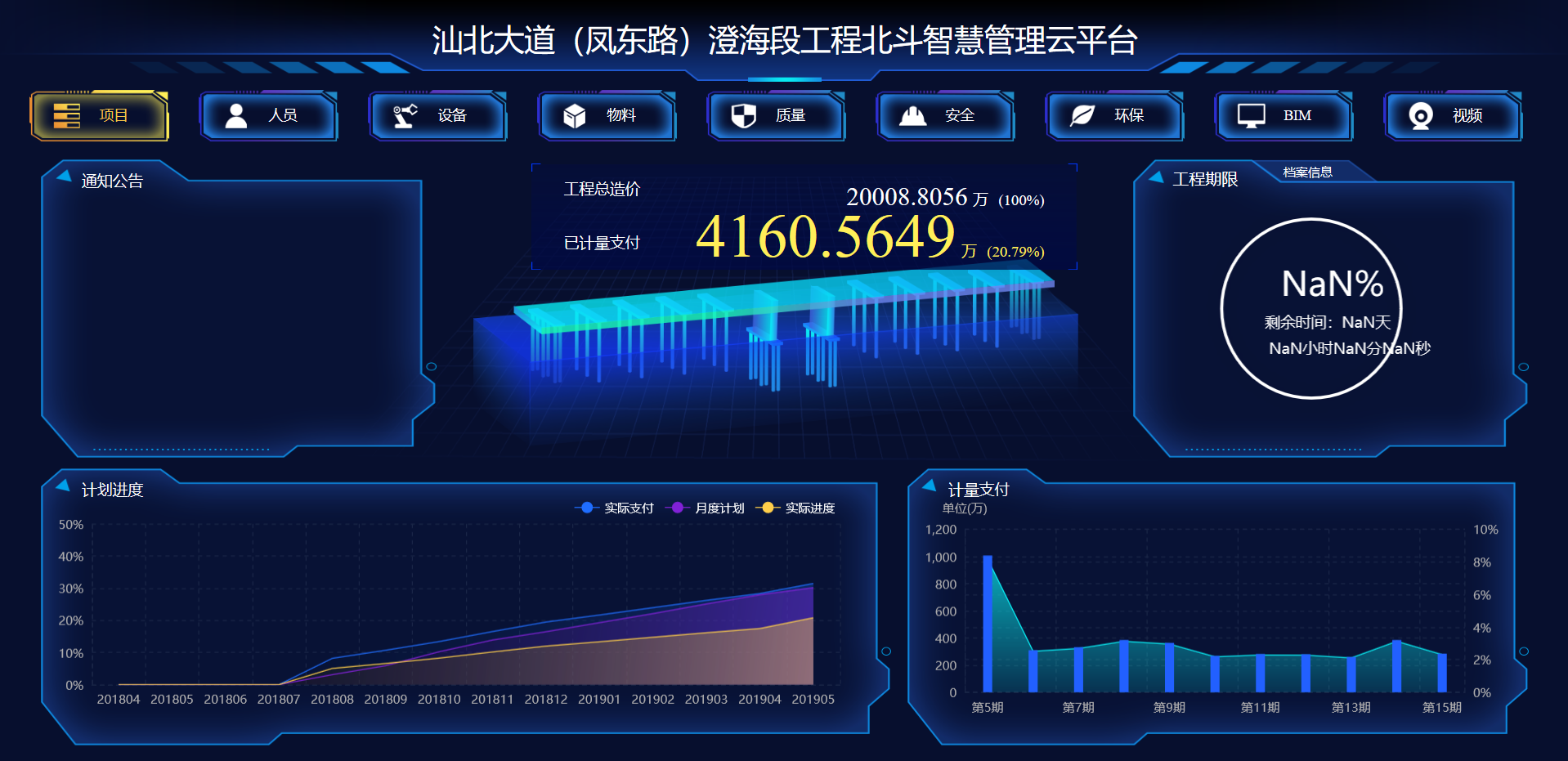

      智慧工程平台界面如下图所示:



      平台展示

      2 业务模块

      CFG桩基

      Ø 钻杆倾斜度,钻入深度,钻入速度,灌浆量进行监控。

      Ø 桩点位置引导。

      Ø 数据实时上传及查询。




      灌入桩

      Ø 钻杆垂直度、车辆桩口偏移,累计杆数,钻机电流进行监控。

      Ø 入岩预警、钻杆偏移预警。

      Ø 数据实时上传及查询。




      钢筋加工厂

      Ø 钢筋生产调度,材料库存统计。

      Ø 运输状态查询。

      Ø 质检管理。




      拌合楼

      Ø 拌合楼采集模块实现沥青混合料生产的拌和时间、材料用量、级配、材料误差、材料预警、材料用量等关键指标。

      Ø 拌合楼出料口安装RFID读取器,实现车辆运输料型及装车时间。

      Ø 拌合楼内部安装视频监控摄像头。

      Ø 拌合楼生产数据与运输出场信息核算。

      Ø 预警参数设置。




      运输

      Ø 基于GPS和RFID技术进行车辆信息定位采集。

      Ø 实现车辆定位和轨迹跟踪。

      Ø 实现车辆运料情况查询。和运至里程点的日常考勤记录管理。

      Ø 实现混合料源追溯,混合料所用里程位置。

      Ø 对车辆进入危险区域进行预警。

      Ø 实现物料出入库统计及查询明细功能。




      摊铺

      Ø 基于北斗高精度定位车载终端实现摊铺机当前摊铺里程、速度、厚度、摊铺面积。

      Ø 基于矩阵式温度传感设备实现当前摊铺温普数据。

      Ø 摊铺质量数据实时上传。

      Ø 数据实时可查。

      Ø 预警参数设置。




      压实

      Ø 基于北斗高精度定位车载终端实现压路机当前碾压桩号、路幅、速度、厚度、遍数、动静碾、碾压层(初压,复压,终压)。

      Ø 基于温度传感设备实现压实当前温度值。

      Ø 压实质量数据实时上传。

      Ø 平台数据实时可查。

      Ø 预警参数设置




      试验

      Ø 实现试验委托、试验执行、生成报告及打印功能。

      Ø 通过对针入度设备协议接入,实时掌握试验结果。

      Ø 通过对软化点设备协议接入,实时掌握试验结果。

      Ø 通过对延度测试设备协议的接入,实时掌握试验结果。

      Ø 通过对红外光谱设备协议的接入,实时掌握分析结果。




      环境

      Ø 通过在施工场地安装的环境监测设备实现自动(雾炮)喷淋控制。

      Ø 施工场地可通过大屏实时了解环境信息。

      Ø 预警参数设置。




      视频

      Ø 视频监控应支持按摄像机编号、时间、事件等信息对监控图像进行备份、查询和回放。

      Ø 实现日常视频监控。




      形变监测

      Ø 可靠稳定,长时间观测作业。

      Ø 监测数据实时查询。

      Ø 阈值超标实时预警。




      3 平台优势

      · 业务模块自定义配置;

      · 统一权限管理系统;

      · 监控中心大屏数据可视化;

      · 业务数据实时监控分析和生成报表;

      · 施工参数异常预警;

      · 三维GIS工程部位展示;

      · 施工数据模拟演示;

      · 部署灵活

      4 运行环境

      服务器系统:Windows Server 2016 数据中心版 64位中文版

      硬件配置:CPU:8核、内存:16G

      带宽:5M

      系统盘容量:160G

      数据盘容量:500G及以上

      5 软件清单

      序号名称备注版本厂家

      1IEMP-Web平台展示页面V1.0天玑科技

      2IEMP-Server平台后端服务V1.0天玑科技

      3IEMP-APP手机APPV1.0天玑科技

      4IEMP- BigScreen大屏可视化V1.0天玑科技
