R20-厘米级高精度定位便携式卫星接收机

R20是一款是一款结合了微电子技术、无线通讯技术、GNSS厘米级高精度定位等现代化技术于一体的小型便携式接收机,

所属分类:

产品中心

北斗产品

产品附件:


联系我们
  • 产品描述
    • 商品名称: R20-厘米级高精度定位便携式卫星接收机
    • 商品编号: 1070783795897716736

    R20是一款是一款结合了微电子技术、无线通讯技术、GNSS厘米级高精度定位等现代化技术于一体的小型便携式接收机,

      一、 产品介绍

      R20是一款是一款结合了微电子技术、无线通讯技术、GNSS厘米级高精度定位等现代化技术于一体的小型便携式接收机,内置北斗/GNSS 天线,多星多频 OEM 板卡,收发一体无线电通讯模块,蓝牙模块等,通过手机蓝牙即可对设备参数进行设置,可以在小范围内迅速搭建起基准站系统,亦可接收外挂电台信号,迅速转换成移动站,简单高效,完美诠释了基准站与移动站的自由切换。

      R20 北斗/GNSS 一体机外部接口介绍

      R20 一体机外部接口包括一个 9 芯航插头用于设置接收机参数的同时可给接收机供电、一个 TNC 电台天线接口、底部含有两芯航插头可以作为接收机工作时的电源输入。

      R20 接收机含有六个指示灯、分别定义为 POW、SA、DIFF、LINK、3G、REC,具体详细的释义如下:

      POW:电源指示灯

      SA:卫星定位指示灯

      DIFF:差分数据链工作状态指示灯

      LINK:蓝牙状态指示灯

      3G:3G 状态指示灯

      REC:存储状态指示灯

      如下图所示:

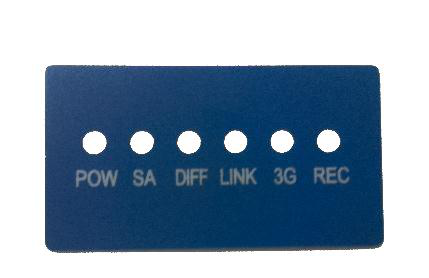

      图R20 一体机指示灯

      9 芯航插头设置线可以进行 R20 一体机的设置、9 芯航插头设置线分为一个 DC 电源口与两个 DB9 串口、DB9 串口分别命名为 COM 口以及CONFIG 口、R20 接收机只有一个

      DB9 串口可以用来设置即 CONFIG 串口,COM 口不可用于对 R20 接收机进行设置。

      R20 一体机底部的两芯航插头可以在 R20 设置完成后进行作业时给R20一体机进行供电。

      备注:9 芯航插头设置线与两芯航插头供电线选择其中一种方式供电即可。

      二、 性能优势

      (1)便携:设备小巧,便于携带

      (2)多用:可作为基站,移动站多种工作模式

      (3)使用方便:可通过手机蓝牙与设备连接,通过app设置相关参数,快速设置基站,通过app发送简单命令,可转换为移动站,接收外挂带电台信号获取位置坐标,操作简单高效。

      (4)续航强:无需电瓶,配有电池柱,支持长时间使用。

      三、 技术参数



    R20主机

    卫星跟踪

    GPS:L1C/A、L2C、L5
    GLONASS:L1 C/A、L1P、L2 C/A、L2P
    BDS:B1、B2、B3
    SBAS:L1 C/A, L5支持WASS, EGNOS 和MSAS
    预留伽利略Galileo GIOVE-A和GIOVE-B

    静态精度

    平面精度: ±2.5mm+1ppm 高程精度: ±5mm+1ppm

    RTK精度

    平面精度: ±1cm+1ppm    高程精度: ±2cm+1ppm

    防护等级

    IP67

    码差分定位精度

    0.25~0.45m(CEP)

    单机定位精度

    1.5m(CEP)

    测速精度

    0.01m/s

    冷启动时间

    <50s

    温启动时间

    <30s

    热启动时间

    <15s

    信号重捕获

    <2s

    软件

    系统

    Android


      四、 配置清单

    序号

    设备名称

    型号

    单位

    数量

    备注

    1

    GNSS接收机

    R20

    1



    2

    柱装电池

    DC-1

    1



    3

    柱装电池充电器

    AC-1

    1



    4

    航插转DC电源线

    GD-1

    1



    5

    九芯航插线缆

    TJGC-2

    1



      五、 设备图片








      六、 配套软件

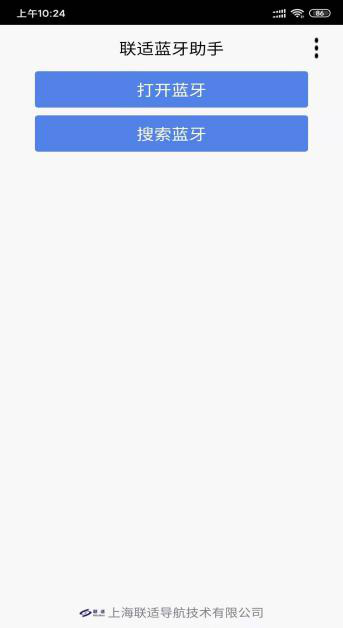

      蓝牙助手

      七、 注意事项

      1、基准站天线架设一定要选择开阔无遮挡的位置,并须固定牢固,做好标记。

      2、基准站系统电源电源电压必须在 6~28VDC,供电时请注意正负极对应正确。

      3、移动站 GNSS 天线必须安装在室外露天环境下(避免遮挡) ,否则设备无法正常工作。

      4、移动站供电电压必须在 6~28VDC 范围内,供电时请注意正负极对应正确。

      5、基准站和移动站系统中,各电缆线连接必须牢固,不可虚接,接错、否则影响系统正常运行。

      在进行接收机配置时,请确保接收机供电以及定位正常。

      请勿擅自更改各串口通讯波特率,否则会照成接收机无法通讯。
