管桩施工送桩深度、垂直度总超标？预制桩施工信息化的管控指南
发布时间：
2026-10-09 09:09:26
来源：
本站

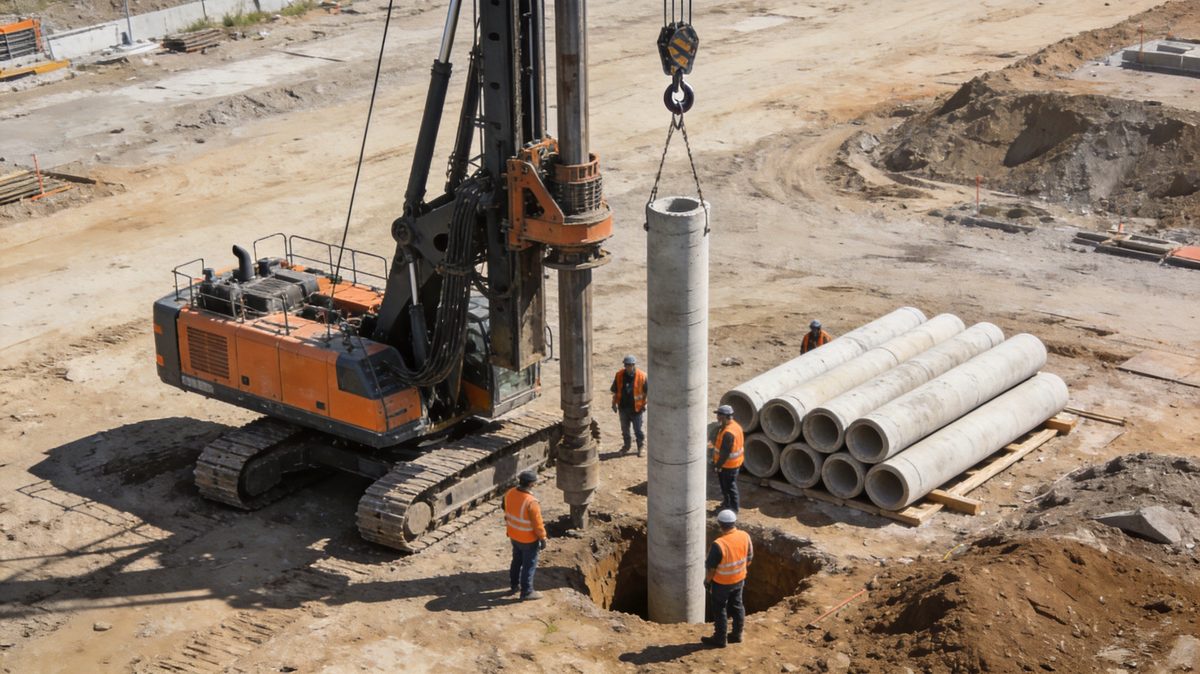

预制管桩施工中，监理和质检最常挑出的问题就四个：桩位偏了、桩架斜了、送桩深度不够、接桩焊接时间不足。这些问题单靠"加强管理"很难根治，因为静压桩和锤击桩的施工节奏快、单桩循环短，人工记录根本跟不上；等测桩发现超标，桩已经打完，处理起来的代价远超施工时的管控成本。要管住送桩深度和垂直度，务实的方法是给桩机装上"眼睛和记事本"：北斗高精度定位管平面、倾角传感管垂直度、传感器自动记录压桩力、锤击数、焊接时长，让每一根桩的过程参数自动落档。天玑科技结合预制桩施工信息化的工程实践，整理出以下管控指南。
第一步：桩位引导先行，把平面偏差挡在开打之前
预制桩一旦打下去，平面位置就没有办法再调整，所以桩位管控必须前置。建议采用桩点坐标批量导入加驾驶室实时引导的方式：设计桩位坐标成批导入系统，屏幕上实时显示桩机与设计桩位的相对位置，引导桩机精准就位。以静压桩、锤击管桩施工信息化系统为例，平面位置引导精度可达±5cm，配合桩位编号管理，可以有效避免"打错桩位、漏打桩位"的低级失误。
第二步：垂直度全程在线监测，超限实时报警
桩架垂直度是预制桩质量的硬指标，规范对桩架垂直度通常有明确限值，常规要求控制在1%以内。靠人站在旁边用靠尺目测，既不安全也不连续。建议在桩架布设倾角传感器实时监测垂直度——现有倾角传感器监测精度可达0.01°，垂直度数值实时显示在驾驶室，接近限值自动报警，司机可以立即停止沉桩调整桩架，而不是打完了再补救。锤击桩接桩后二次插桩的垂直度复核，同样建议纳入在线监测范围。
第三步：送桩深度、压桩力、锤击数自动记录
静压桩要记录压桩力与终桩压力，锤击桩要记录锤击数与落锤距，这两类参数是判断桩的承载是否达到设计要求的关键依据；送桩深度则直接决定桩顶标高。这些参数都应该由系统自动采集：送桩深度精度可达±10cm，管长偏差记录至±10cm，压桩力、终桩压力、锤击数、落锤距逐桩落库。对静压桩，还可通过激光雷达等手段识别桩身入土状态，辅助判断送桩过程是否到位。自动记录的价值在于"真实"——参数由设备直接采集而非人工填报，验收时不存在"补资料"的空间。
第四步：接桩焊接时长监督，别让隐蔽环节"省时间"
管桩接桩的焊接质量是隐蔽工程，焊缝冷却不足就继续施打，是造成接头开裂、桩身倾斜的重要隐患。建议系统记录接桩焊接时长并纳入单桩档案，焊接时间不足自动提示，把这一最容易被"抢工省略"的环节管起来。此外，建议把"终桩条件"的判定也纳入系统：静压桩以终桩压力和桩长双控，锤击桩以最后贯入度和锤击数收锤，判定逻辑写入系统后，达到条件自动提示、未达条件继续记录，避免司机凭感觉提前收锤或盲目多压。配合桩位、垂直度、沉桩参数，每一根桩形成完整的"出生记录"，从桩位定位到焊接、送桩全程可查。
案例与数据佐证
从参数指标看，当前成熟的预制桩施工信息化系统已能覆盖管控全链条：静压桩系统实现平面位置±5cm、管长±10cm、送桩深度±10cm、桩架垂直度≤1%的实时监测，同步记录压桩力、终桩压力与焊接时长；柴油锤与液压锤打桩系统则可自动记录锤击数、落锤距、接桩传感器状态。定位终端方面，北斗三天线一体化终端平面精度1cm、高程精度2cm，为桩机定位提供了足够的精度冗余。从行业积累看，天玑科技在桩机工程领域深耕多年，地基与基础施工终端交付超过500套，服务工程数字化项目超过600个，预制桩、灌注桩、搅拌桩、旋喷桩等工艺的信息化系统均有成熟应用。
从管理效果看，自动记录带来的改变是结构性的：一是参数真实——压桩力、锤击数由传感器直接采集，杜绝了人工台账的"笔上功夫"；二是超限即时拦截——垂直度超限、焊接时长不足在过程弹窗提示，而不是等到静载检测或低应变检测才发现问题；三是追溯高效——按桩号一键调取全过程曲线，验收资料同步生成。对大面积群桩项目，这几项能力叠加起来，返工率和扯皮成本会明显下降。需要强调的是，信息化管住的是"施工过程执行是否到位"，桩基设计与检测仍应按规范开展，两者配合才能形成完整的质量闭环。
常见问题解答（FAQ）
**问1：静压桩和锤击桩能用同一套系统吗？**可以按工艺选配。静压桩侧重压桩力、终桩压力与送桩深度，锤击桩侧重锤击数、落锤距，系统按机型与工艺配置传感与采集方案，同一平台可同时管理多种桩机。
**问2：垂直度≤1%的监测是怎么做到的？**在桩架布设高精度倾角传感器，监测精度0.01°，实时解算桩架两个方向的倾斜角度，换算垂直度并实时显示，接近限值自动报警。
**问3：一根桩的数据能不能随时调出来？**可以。每根桩按桩号归档，桩位坐标、垂直度曲线、压桩力或锤击数曲线、焊接时长、送桩深度等全部关联存储，支持按桩号、日期、机台检索导出。
**问4：小批量桩基项目有必要上信息化吗？**取决于质量风险与合同要求。涉及重要构筑物基础、有过程资料硬性要求的项目，信息化投入通常远低于一次质量事故的处理成本；纯小型附属工程可结合预算和监管要求权衡，建议先明确验收资料标准，再决定配置深度。
**问5：系统会不会影响桩机施工效率？**信息采集随施工过程自动完成，不需要额外操作；桩位引导反而能减少对点和复核时间。多数项目的反馈是效率持平或略有提升，而返工与扯皮明显减少。
