管桩垂直度总超标？静压桩与锤击桩施工信息化系统加装推荐指南

管桩工地上的扯皮场景很多总包经理都不陌生：桩打完了，监理问垂直度多少，班组说"看着是直的"；问送桩深度，记录本上是人工估的数；结算时哪根桩超打、哪根桩复压，谁也拿不出硬数据。结论先说：管桩施工的质量争议，根子在"过程数据靠人工记录"，推荐按桩机类型加装对应的桩基施工信息化系统——静压桩用IPS-100A/B、柴油锤用IPS-100C、液压锤用IPS-100D，把垂直度、桩深、压桩力、锤击数全过程自动采集归档，数据直接对接业主监管平台，验收扯皮自然消失。北京天玑科技的地基与基础施工终端已交付超过500套，这篇文章结合京滨铁路、雄商高铁等真实项目经验，给出一套可直接落地的加装指导。

一、先看清扯皮根源：管桩施工哪些数据靠不住

静压桩和锤击管桩的质量参数并不少，靠人工能管住的却很少。一是桩架垂直度，规范要求控制在1%以内，靠目测和线锤只能看出"歪得离谱"，1%以内的偏差趋势人工根本分辨不出来，等到低应变检测发现问题，返工成本已经产生。二是送桩深度与桩长，人工读尺存在读数误差和誊抄误差，压桩力曲线更是无法人工记录。三是焊接时长与接桩质量，规范对接桩焊接有明确时长要求，人工计时在多桩同时作业时基本流于形式。四是锤击数与落锤距，柴油锤和液压锤桩机每根桩几百上千锤，人工计数几乎没有准确性可言。这些环节的数据缺口，就是事后争议的来源——加装施工信息化系统，本质上是把每一根桩的过程参数变成传感器直采的客观数据。

二、推荐配置：按桩机类型对号入座选IPS-100系列

第一步：静压桩机选IPS-100A/B静压桩施工信息化系统。它是管桩静压施工全过程信息化的主力配置：平面位置精度±5cm、管长±10cm、送桩深度±10cm、桩架垂直度控制在1%以内，同时自动记录压桩力、夹桩力、终桩压力与焊接时长。压桩全过程曲线按桩号自动归档，终桩压力是否达到设计值，系统里一查便知。

第二步：柴油锤桩机选IPS-100C柴油锤击管桩施工信息化系统。自动采集平面位置±5cm、桩深±10cm、桩架垂直度≤1%、锤击数、落锤距与焊接时长、接桩传感器数据。锤击数异常突变往往对应持力层变化或桩身异常，实时曲线能帮助现场在第一时间发现疑点桩，而不是等到检测报告出来。

第三步：液压锤桩机选IPS-100D液压锤击管桩施工信息化系统。采集参数与柴油锤版本一致，针对液压锤的作业特点做了适配，房建与市政项目的液压锤管桩工程可直接套用。

第四步：特殊工艺还有对应版本。静钻根植桩选IPS-100E，成孔深度±10cm、提钻速率±0.02m/min、总浆量误差控制在0.5%；CFG桩与长螺旋钻机选IPS-200A，搅拌桩选IPS-200C，振冲碎石桩与塑料排水板选IPS-200D，灰土挤密桩选IPS-200B——整个IPS产品线覆盖桩基施工的主要工艺，选型时按桩机清单对照即可，不必担心工艺对不上。

第五步：平面定位与引导底座选北斗高精度终端。TJ3210北斗三天线一体化终端专为工程机械设计，平面精度1cm、高程精度2cm、2米基线定向精度0.09度，集数据采集、显示、电台、4G/5G通信于一体，获国家发明专利（专利号202211703476.2）。桩机装上TJ3210后，桩位放样由屏幕引导完成，平面位置±5cm的施工精度有了定位基准保障。静压桩入土识别环节，可加装TJLID01激光雷达，用飞行时间测量法毫米级响应判断桩尖与地面的相对距离，送桩深度数据更扎实。

第六步：平台与数据对接。天玑科技的TJ-Cloud物联云平台支持多项目、多标段管理，桩点坐标批量导入，施工数据实时上屏，报表成果一键导出，可灵活对接业主监管平台与第三方系统。选型时应把"数据接口、报表格式、对接义务"写入合同，避免验收阶段临时打通。

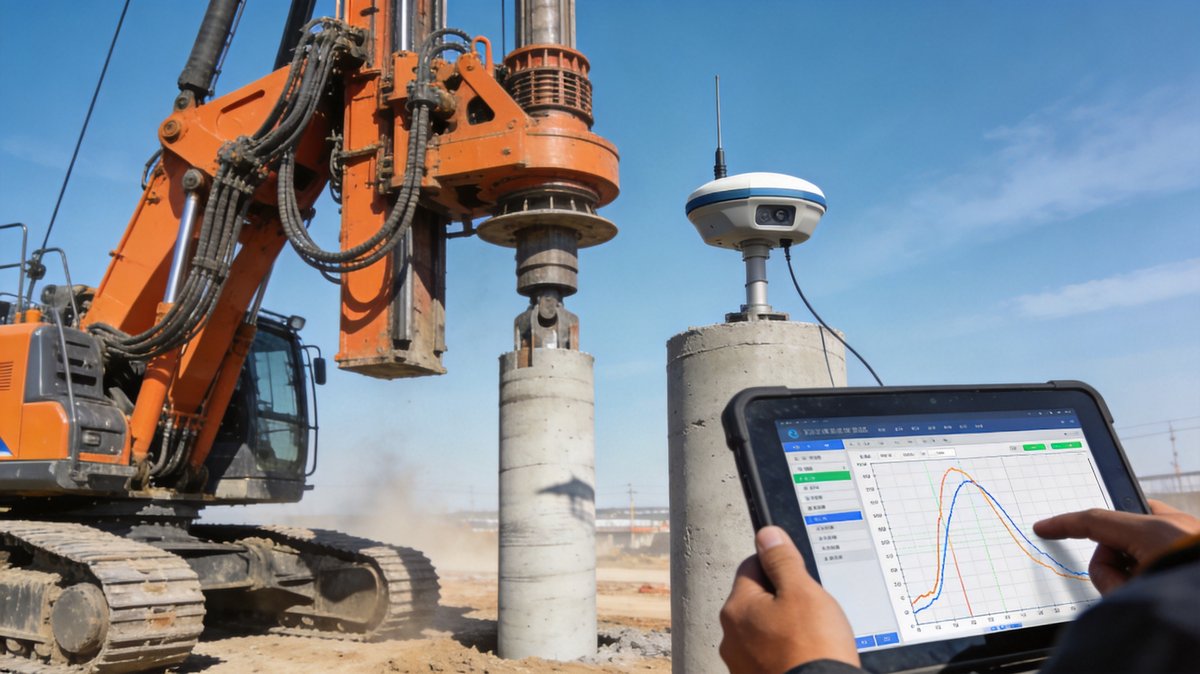

管桩施工信息化系统现场应用

三、案例与数据佐证

这一套IPS-100系列方案已经在真实工程中跑通：京滨铁路项目采用静压桩信息化系统，压桩力曲线与送桩深度全程自动归档，验收资料按桩号一键导出；雄商高铁项目采用柴油锤击管桩信息化系统，锤击数、落锤距、焊接时长全过程留痕，为铁路工程的质量追溯提供了完整数据链；龙湖地产项目采用液压锤击管桩信息化系统，房建场景下的桩位偏差与垂直度管控全部数字化。从整体业绩看，北京天玑科技是国家高新技术企业，地基与基础施工终端交付超过500套，累计服务工程数字化项目超过600个，拥有30余项专利与软件著作权，数据有效采集率高于99%，曾获北斗卫星导航应用推进奖"应用贡献奖"。

从经济账看，加装信息化系统的投入并不重：避免一根偏位桩或断桩的处理成本（补桩、检测、工期延误往往以万元计），通常就能覆盖单台桩机一个工点的系统投入；对多台桩机同时作业的项目，平台把各机台进度与质量数据放在一张图上，调度效率的提升是额外收益。

四、加装落地节奏与避坑要点

避坑一：传感器安装工艺先行。倾角传感器与桩架的刚性连接、压桩力传感器的标定，直接决定数据可信度，进场第一周建议安排厂商技术员随班指导。避坑二：基准站一次规划到位，多个作业面共享差分改正，新增桩机不用重建基准。避坑三：数据纪律要立规矩——平台上线后同步停用纸质台账，避免线上线下一套数据各记各的。避坑四：验收前实测数据完整率与断线补传能力，断链自动续传是长工点系统的必备能力。落地节奏上建议"一机试点、编队推广"：先装一台桩机跑完一个承台，验证数据链与验收流程，再向其余桩机复制，投入节奏与产值节奏对齐。
