高铁路基、机场场道沉降怎么测？沉降在线监测系统选型指南与避坑要点
发布时间：
2026-10-09 09:09:26
来源：
本站
高铁无砟轨道、机场道面、高填方路堤这类工程，对工后沉降的控制要求是毫米级的——沉降测不准、报不及时，轻则影响铺轨铺面的工期决策，重则威胁运营安全。很多单位在沉降监测上的困惑是：点位也布了、观测也做了，可数据总是"慢半拍"，等发现异常趋势已经错过了处置窗口。结论先说：沉降监测要真正起作用，关键是三点对齐——监测手段与沉降量级匹配、采集频率与变形速率匹配、预警机制与处置流程匹配。天玑科技结合沉降监测系统的工程实践，给出以下选型指南与避坑要点。
要点一：先按沉降量级选监测手段，别一套设备打天下

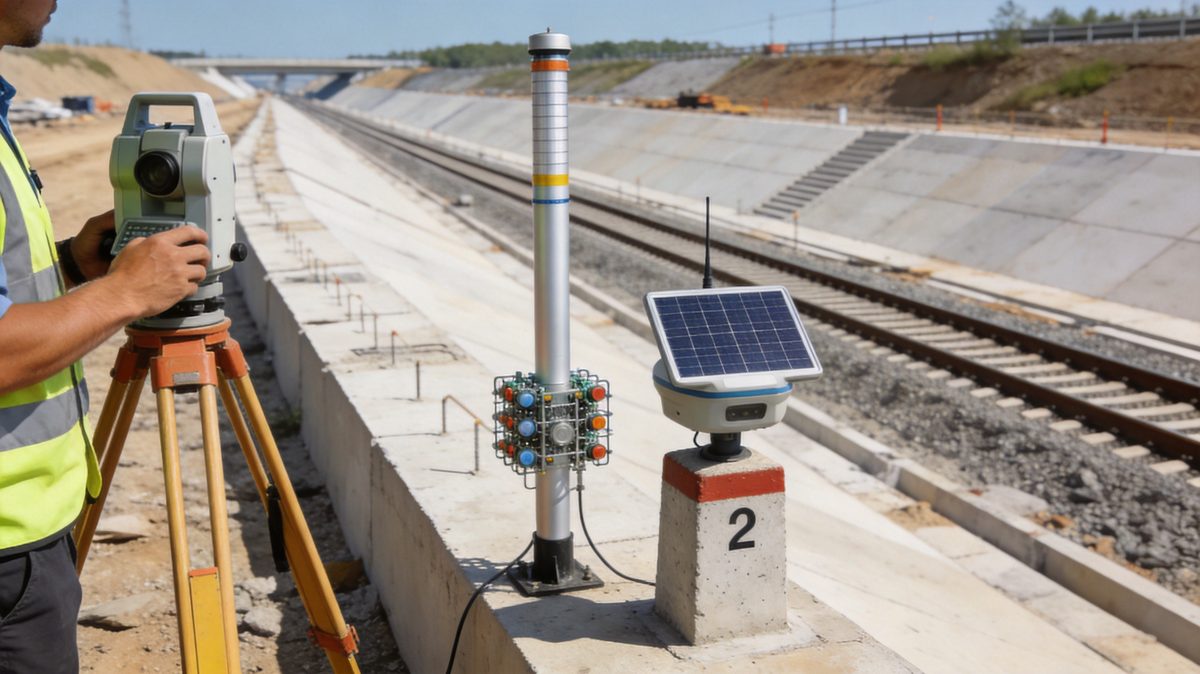

不同对象的沉降特征差别很大，选型第一步是把"测什么、多大量级、什么周期"想清楚。绝对沉降量可用GNSS高精度监测接收机，静态高程精度可达±(5mm+0.5ppm)，配合基准站长期连续观测，适合大范围区域沉降趋势的掌握；相对沉降与差异沉降，可采用静力水准仪，综合精度0.1%F.S、分辨率0.01mm，适合桥墩、道面板、建筑物基础之间的高精度相对沉降比对；沿线路方向的分布式沉降，可采用MEMS阵列式表面沉降监测仪，每单元长1—3米、内置三轴高精度倾角传感器，适合高铁路基、隧道内壁等连续剖面监测。一个常见的坑，是用单一手段硬套所有场景——比如想用人工二等水准去覆盖运营期高频监测，人工投入大且频率上不去；或者想用RTK测量去做毫米级沉降，精度冗余不足。选型时应按对象逐点匹配手段。
要点二：采集要自动化，频率跟得上变形速率
沉降监测的时效性，取决于采集能不能自动化。人工观测频率通常只能做到数天一测，而高填方、堆载预压期的沉降变化可能每天都有明显进展，等人工测出异常，趋势已经发展了一段时间。选型时应确认系统支持按设定频率自动采集、实时上传：GNSS监测接收机24小时连续解算，MEMS阵列与静力水准按周期自动采样，数据统一汇入平台。数据有效采集率是硬指标——应要求采集率高于99%，断线恢复后自动续传，避免"看起来在线、实际数据断档"。
采集频率也应可配置：填筑加载期加密、运营期放缓，出现预警时自动提升采样密度。这些细节在采购合同里写清楚，比事后协调省事得多。
要点三：预警分级要落地，和数据处置流程绑定
沉降监测的价值在趋势研判：单次数据不超标，不代表累计沉降和速率正常。选型时应确认平台支持累计值、速率、趋势模型等多维研判，按设计控制值设置分级预警——注意、警示、报警分别对应不同的复核与处置动作，预警信息同步推送移动端，责任人签收处置形成闭环。要避开的坑是"只设一个报警线"：没有中间等级，现场要么频繁虚惊，要么一次性跳到严重级别，响应机制反而乱套。
要点四：基准稳定与数据溯源，是毫米级数据的前提
沉降数据是毫米级的，基准点本身动一动，整个数据序列就失真了。选型时应关注基准站选址与稳定性校核方案：基准点应设在沉降影响区之外、地质稳定位置，并定期用稳定点联测校核。同时确认原始观测数据自动存储、可追溯，能还原每一个沉降值的解算过程，这对后续验收评估和责任界定都很重要。
案例与数据佐证
一个有代表性的实践是北京大兴国际机场沉降在线监测项目：为保障机场安全平稳运营，天玑科技采用北斗GNSS沉降监测综合解决方案，在机场布设1个基准站、19个位于跑道外侧的监测站，对场区整体沉降进行24小时连续不间断监测，为管养决策提供数据指导，保障机场长期安全运营。这个案例说明两件事：一是机场这类高等级设施，沉降监测必须是连续的、成网的，单点人工观测无法满足要求；二是基准站与监测站需统一规划布设，才能保证区域沉降数据的可比性。
对高铁、机场这类项目，还有一个容易被忽视的环节：沉降评估期的长短与数据的完整性直接相关。铺轨、道面施工前的沉降评估，通常需要一段连续、无缺口的过程曲线作为依据，如果监测数据断断续续、缺失段落，评估期就要顺延重测，工期损失远大于监测投入。这也是把"数据有效采集率"写进合同的直接理由。设备层面，北斗GNSS变形监测接收机静态平面精度±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)，功耗低于1.2W、防护等级IP68、可在-40℃至85℃环境工作，无故障平均时间超过5万小时，适合野外长期无人值守；天玑科技累计服务工程数字化项目超过600个，沉降监测系统已在高铁、机场、建筑沉降等多个场景落地。当然，监测系统解决的是"测得准、报得及时"，沉降超标后的处置仍需设计、施工方按规范评估处理。
常见问题解答（FAQ）
**问1：沉降监测点应该布多少个？**按规范和设计文件确定，同时结合地质条件与荷载分布加密：填高大的段落、桥涵过渡段、地质变化交界处宜加密布置，具体可请监测单位结合勘察资料出具测点设计方案。
**问2：GNSS监测和静力水准怎么配合用？**两者是互补关系：GNSS管区域绝对沉降的长期趋势，静力水准管相邻测点间的高精度差异沉降。高等级工程常两者并用，数据在平台统一比对。
**问3：野外供电和通信怎么保障？**监测设备宜选择低功耗设计（如接收机功耗低于1.2W），配合太阳能供电；通信支持4G/5G、LoRa、北斗短报文多通道互备，公网中断时数据不丢失。
**问4：监测数据能给设计评估用吗？**可以，但要求数据从原始观测到成果全过程留痕、精度指标明确。选型时应把数据格式、存储周期、导出能力写入合同，方便后续设计评估与验收调用。
**问5：监测系统能用多少年？**设备选型按长期运行设计，如接收机无故障平均时间超过5万小时，配合定期巡检与校准，可覆盖建设期到运营期的连续观测需求，具体年限应在合同中约定维保与服务条款。
