IPS-500D 喷锥扩台压灌桩施工信息化系统
IPS-500D喷锥扩台压灌桩施工信息化系统是专为喷锥扩台压灌桩作业质量管理研发设计的系统，系统将北斗高精度定位定向终端，GNSS天线，倾角传感器，电流传感器，流量传感器、压力传感器等设备安装在喷锥扩台压灌桩机上。通过北斗卫星定位系统监测钻孔位置，利用倾角传感器监测桩身垂直度，电流传感器监测地质结构变化，判断钻机入岩情况，流量传感器监测断浆量，压力传感器监测喷浆压力。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台，实现灌注桩成孔施工的远程管理，整套系统由硬件设备和软件应用系统组成。
所属分类：
系统中心
灌注桩成孔信息化系统
产品附件：
联系我们
- 产品描述
- 指标优势
- 配置清单

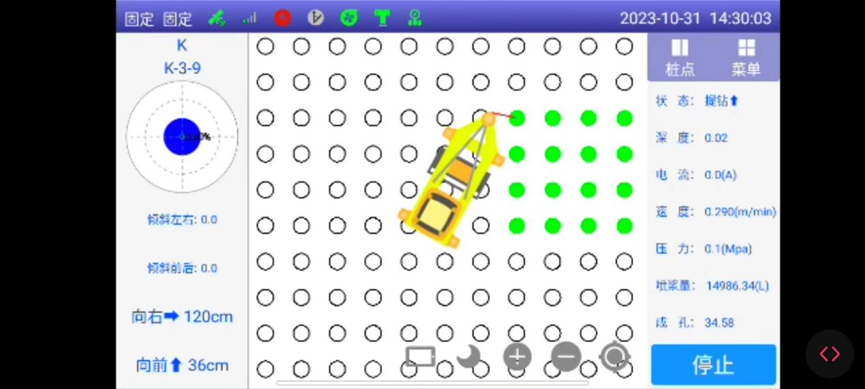

- 终端界面
- 平台展示
- 成果报告
- 系统应用
-
- 商品名称: IPS-500D 喷锥扩台压灌桩施工信息化系统
- 商品编号: 1070748259585773570
IPS-500D喷锥扩台压灌桩施工信息化系统是专为喷锥扩台压灌桩作业质量管理研发设计的系统，系统将北斗高精度定位定向终端，GNSS天线，倾角传感器，电流传感器，流量传感器、压力传感器等设备安装在喷锥扩台压灌桩机上。通过北斗卫星定位系统监测钻孔位置，利用倾角传感器监测桩身垂直度，电流传感器监测地质结构变化，判断钻机入岩情况，流量传感器监测断浆量，压力传感器监测喷浆压力。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台，实现灌注桩成孔施工的远程管理，整套系统由硬件设备和软件应用系统组成。
IPS-500D喷锥扩台压灌桩施工信息化系统是专为喷锥扩台压灌桩作业质量管理研发设计的系统，系统将北斗高精度定位定向终端，GNSS天线，倾角传感器，电流传感器，流量传感器、压力传感器等设备安装在喷锥扩台压灌桩机上。通过北斗卫星定位系统监测钻孔位置，利用倾角传感器监测桩身垂直度，电流传感器监测地质结构变化，判断钻机入岩情况，流量传感器监测断浆量，压力传感器监测喷浆压力。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台，实现灌注桩成孔施工的远程管理，整套系统由硬件设备和软件应用系统组成。
-
系统主要实现以下核心功能：
1. 利用北斗定位系统，实现钻机姿态调整与钻机位置监测，对成孔垂直度进行实时监测并修正；
2. 采用自动化监测手段，实现对施工过程中钻孔深度、桩身垂直度、灌浆量、喷浆压力等数据实时监测，对孔深及浆量不足进行现场提示；
3. 通过电流传感器，对钻进时的地层地质条件进行监测，辅助判断是否入岩及入岩深度。
4. 转发后端管理平台，建立监测数据库，提供形象进度展示与质量管理功能，实现对指定数据的查询、分析与统计。
5. 监测数据自动存储、自动续传，防断电丢失，操作简易，实现全天候作业；
6. 数据格式规范化，监测设备能够有足够高的耐久性、抗震性。监测精度如下：
» 平面位置：±5cm
» 桩架垂直度：≤1％
» 成孔深度：±10cm
» 提钻速率：±0.02m/min
» 喷浆压力：Mpa
» 扩孔深度：cm
» 反插次数：n
» 断浆量：0.5% -
硬件名称
型号
数量
主要功能
1
便携式基站
R30
1
发射高精度差分信号
2
北斗三天线一体化终端接收机
TJ3210
1
桩位，高程
3
倾角传感器
PM5JTE
1
桩垂直度检测
4
电流传感器
MIK5JTE
1
入岩情况
5 流量传感器 JDK5JTE 1 泥浆体积 6 压力传感器 PCM5JTE 1 喷浆压力 -
-

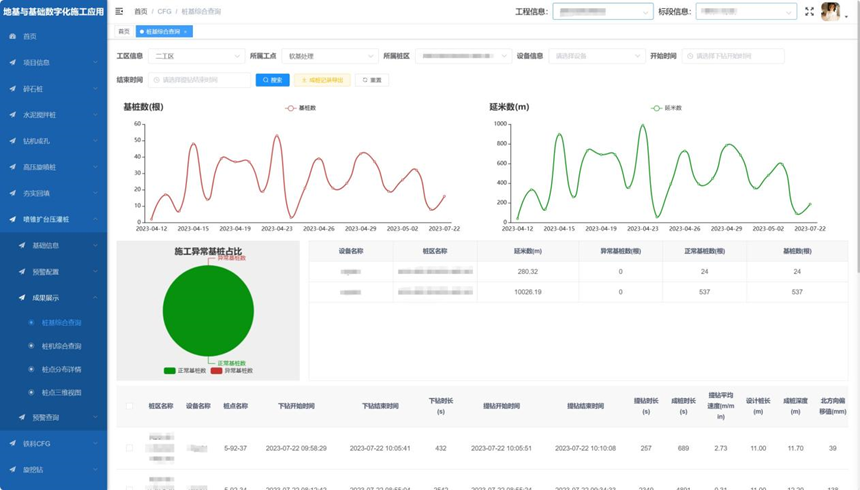

该平台集数据报表、数据导出、工程信息、项目标段（地点）、机械工作时长、工作数值等多种数据查阅为一体，可直观的看到所属项目内机械施工的实时进展及往日对比。该平台支持多型号机械搭建。
-
-
