TJS01压实度传感器

TJS01压实度传感器是一款专门用于检测路基、路面工程压实程度指标研发的实时通用车载型传感器。

所属分类:

产品中心

智能硬件

产品附件:


联系我们
  • 产品描述
    • 商品名称: TJS01压实度传感器
    • 商品编号: 1070780437904379904

    TJS01压实度传感器是一款专门用于检测路基、路面工程压实程度指标研发的实时通用车载型传感器。



    1、 产品介绍

    TJS01压实度传感器是一款专门用于检测路基、路面工程压实程度指标研发的实时通用车载型传感器。

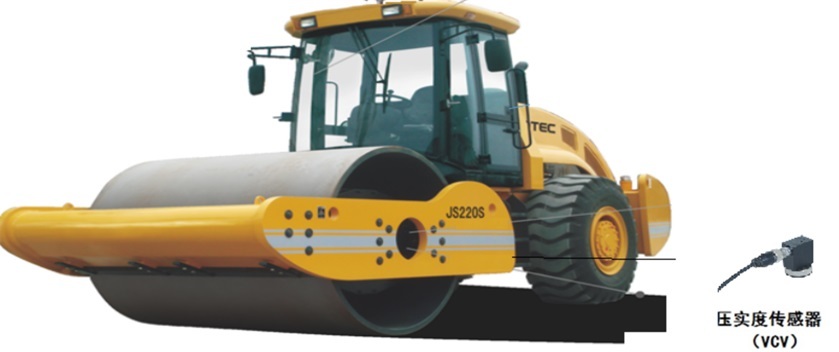

    该传感器安装在振动压路机上,将振动压路机具作为加载设备,根据压实机具与路基之间的相互作用,通过路基结构的反作用力(抗力)来分析和评定路基的压实状态,进而实现碾压过程中的压实质量的连续控制。该传感符合铁路行业VCV标准,同样可以作为水库大坝,机场高填方压实检测设备使用。

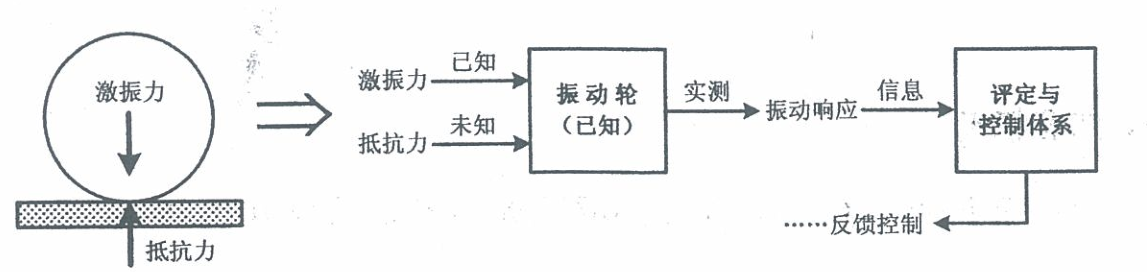

    2、 工作原理

    3、 性能优势

    实时性强,安装于压实机具上,可以实时输出振频,振幅,加速度,压实度等指标,检测压实度指标。

    相关性高,通过压实度相关性实验,压实度相关性高可以达到0.7以上,符合规范要求。

    抗干扰强,内置IEPE,低噪声,隔离浮置结构,数据输出值稳定可以靠。

    数字输出,485接口,升级版本兼容CAN2.0协议,传感器侧端两芯 MIL-C-5015 两芯插座输出,采集仪五芯数据输出,可以接入各类采集设备。

    采集仪与传感器分离设计,传感器强磁吸附安装,安装方便,性能稳定,接口集成供电,集成度高。

    4、 产品构成



    压电式传感器 / 数据采集仪

    5、 产品安装

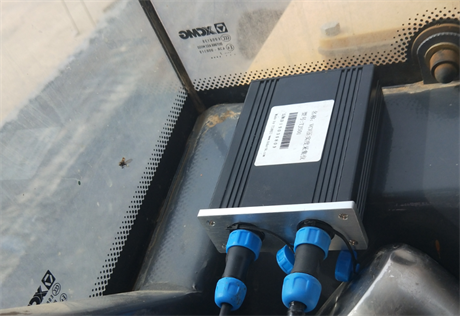

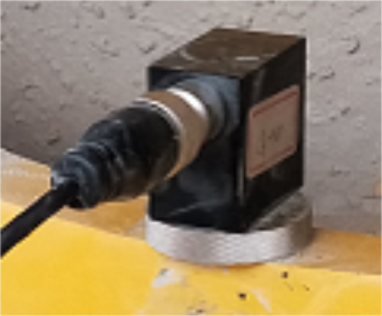

     采集仪驾驶室内安装 / 传感器垂直安装于振轮中心

    6. 主要技术指标

    项目指标







    项目

    指标

    采集仪

    数据输出接品定义

    485输出





    Can2.0输出



    输出指标

    频率,振幅,加速度,VCV



    接插件

    威浦WY16系列



    壳体材料

    铸铝材料



    颜色



    尺寸

    120*80*45mm

    传感器

    灵敏度(20±5℃)

    100mV/g



    测量范围(峰值)

    ±50g



    最大横向灵敏度

    <5%



    频率响应(±10 %)

    1~7,000Hz



    (±3dB)

    0.5~10,000Hz



    幅值线性度

    ≤1%



    工作温度范围

    -40~+120 ℃



    温度响应

    见附图温度曲线



    冲击极限(峰值)

    2000 g



    噪声(rms)

    <50μV



    输出阻抗

    <100 Ω



    供电电源(恒流源)

    +18~28 VDC



    工作电流

    2~10mA



    直流偏置电压

    11±1.5 VDC



    基座隔离

    ≥108Ω



    安装

    磁吸底盘



    敏感材料

    压电陶瓷



    结构设计

    剪切



    壳体材料

    304 不锈钢



    防护等级

    IP65



    重量

    73g



    输出方式

    侧端 5/8-24 二芯插座



    附件





    传感器合格证

    标定参数



    3106A(5015)插头、电缆(RVVP

    一根(3m),一头2芯



    性能参数

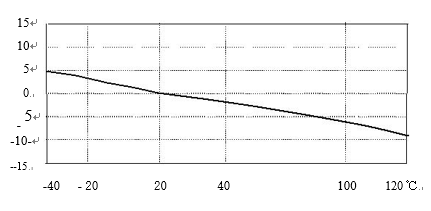

      温度曲线

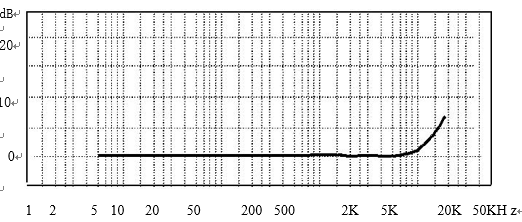

     典型频响曲线





    +GNDBA空

    7、 接入协议(485):

    本产品遵循485通信协议,默认波特率为115200。

    1.1 接入说明:

    当采用串口调试助手查看数据时,请设置为8数字位、1停止位、校验位:无(NONE)、流控制:无(OFF)。

    当需要接入软件中时,请按照下边的工作流程接入,首先对设备上电,上电后设备会向客户端输出S1步骤的开机指令和S2步骤的就绪指令,当客户端接收到 S2 步骤的就绪指令后,请执行 S3 步骤得到密钥,等得到密钥后,请执行S4 步骤得到加密后的数据,然后用获取的密钥来解密,即可得到正常工作的数据。当要查询或设置设备时,再执行对应 S5、S6、S7 的步骤。

    1.2 命令详情:

    协议中[A]代表 ASSIC 字符(明码),[H]代表 hex 字符(密钥),[X]代表经过加密字符[H]异或后的结果(密码)。

    S1 设备开机中,设备输出 1 秒一次, 信息长度(5 字节+回车换行)

    #TJS0[\r\n]

    S2 设备就位,设备输出 1 秒一次, 信息长度(5 字节+回车换行)

    #TJS1[\r\n]

    S3 客户端发送密钥请求, 信息长度(5 字节+回车换行)

    #TJSA[\r\n]

    设备返回加密字符[H], 信息长度(6 字节+回车换行)

    #TJS2[H][\r\n]

    S4 客户端请求数据(只要请求一次), 信息长度(5 字节+回车换行)

    #TJSB[\r\n]

    设备返回 1 秒一次的压实数据,信息长度(25 字节+回车换行)

    #TJS3[XXXX][XXXX][XXXX][XXXXXXXX][\r\n]

    注:经过[H]异或,得到[AAAA][AAAA][AAAA][AAAAAAAA],

    依顺序,前 4 字节是频率[百十个.小数]Hz,接着 4 字节是 VCV[千百十个],接着 4 字节是加速度[十个.小数]G,接着 8 字节预留

    例如,异或后结果是 02450430072200000000,那么就代表,频率 24.5Hz,VCV 为 430,加速度为 7.22G。

    若是注册过期,则返回过期提示,一秒一次, 信息长度(11 字节+回车换行) #TJS4[XXXXXX][\r\n]

    注:经过[H]异或,得到[AAAAAA],为机号,例如 100233

    S5 客户端请求状态,信息长度(5 字节+回车换行)

    #TJSC[\r\n]

    设备返回,信息长度(22 字节+回车换行)

    #TJS5[XXXXXX][XXX][XXXXXXXX][\r\n]

    注:经过[H]异或,得到[AAAAAA][AAA][AAAAAAAA],

    依顺序,前 6 字节是设备号,接着 3 字节版本号,接着 8 字节是注册到时时间或者倒计数使用次数。例如,异或后结果是 10023310200001234,那么就代表,机号100233,版本号 102,剩余使用次数 1234 次(每次开关机,都会减少一次,直到用完,代表注册过期)

    S6 客户端注册设备(18 位注册码), 信息长度(23 字节+回车换行)

    #TJSD[AAAAAAAAAAAAAAAAAA][\r\n]

    设备返回状态结果,信息长度(13 字节+回车换行)

    #TJS6[XXXXXXXX][\r\n]

    经过[H]异或,得到[AAAAAAAA],为剩余使用次数,例如 00023300

    S7 客户端设置参数, 信息长度(17 字节+回车换行)

    #TJSE[AAAAAA][AAAAAA][\r\n]

    注:前 6 位字符为传感器探头敏度参数[AAAAAA],后 6 位预留例如敏度为 10.12 的传感器,设置命令如下:

    #TJSE010120000000[\r\n]

    设备返回结果传入的加密后的结果,信息长度(17 字节+回车换行)

    #TJS7[XXXXXX][XXXXXX][\r\n]

    注:异或后结果是设置的参数,例如上面设置返回的是 0101200000
